Описание

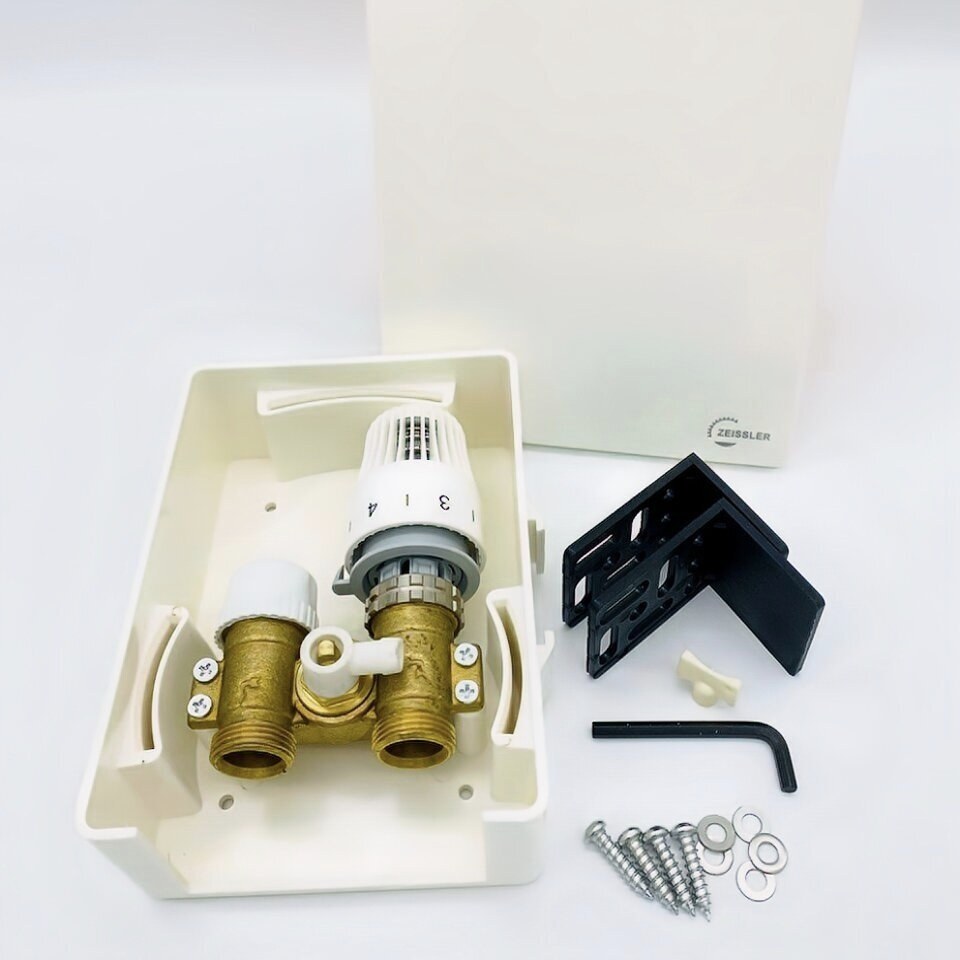

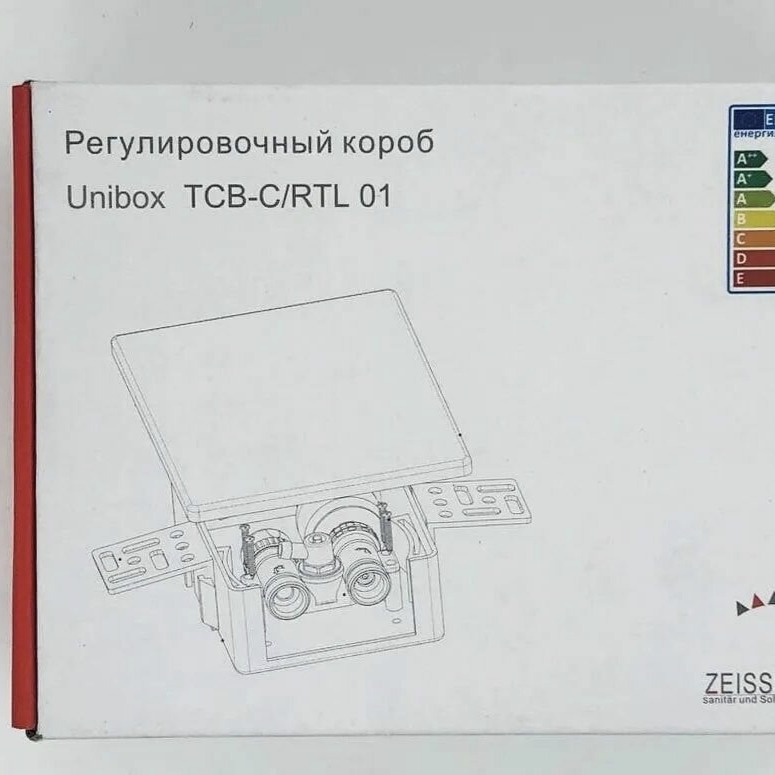

Регулировочный короб TIM TCB-C/RTL 01 с ограничителем температуры обратного потока с помощью вентиля UNI-RTL. Используется для подключения одного отопительного контура площадью около 20 м2.
Область применения:

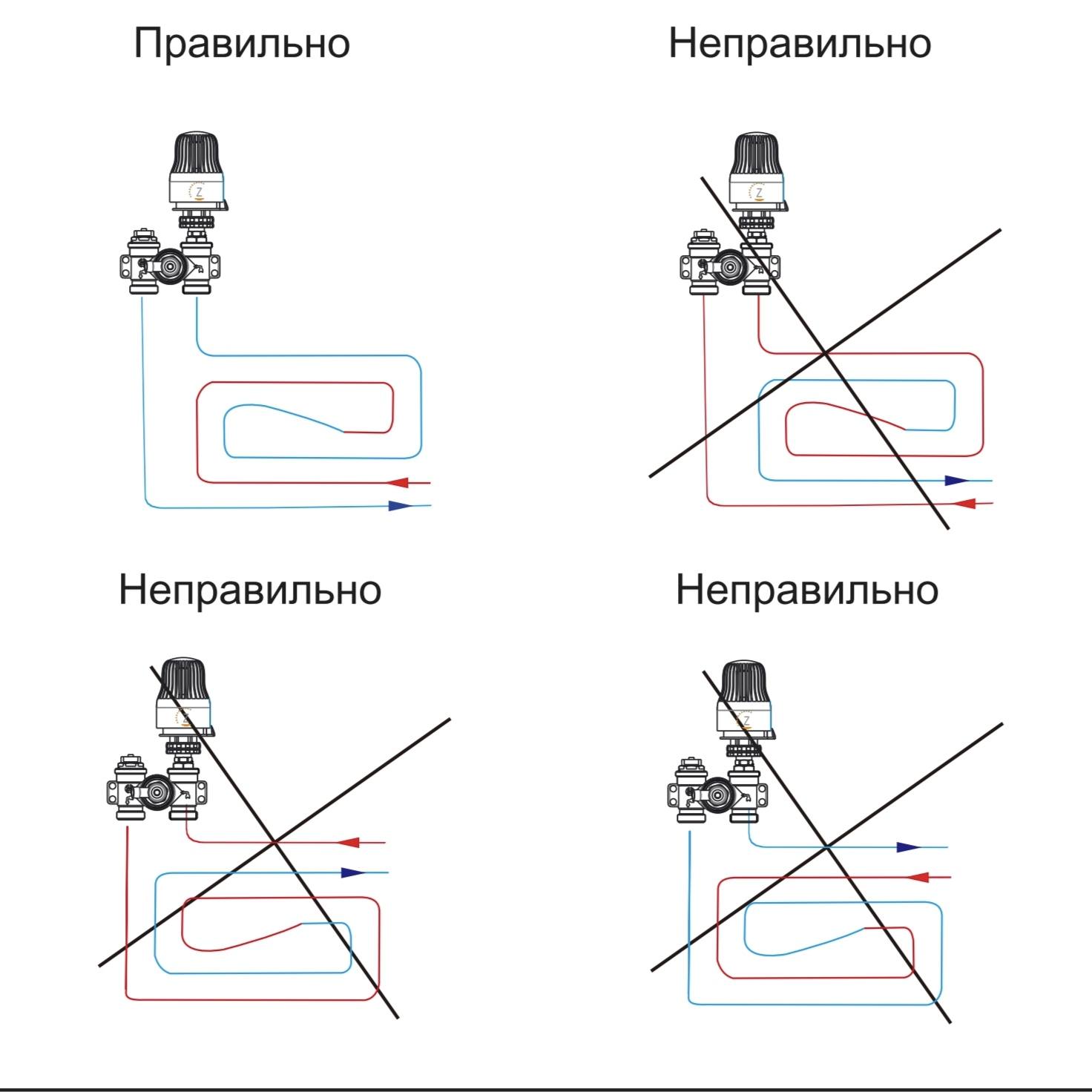

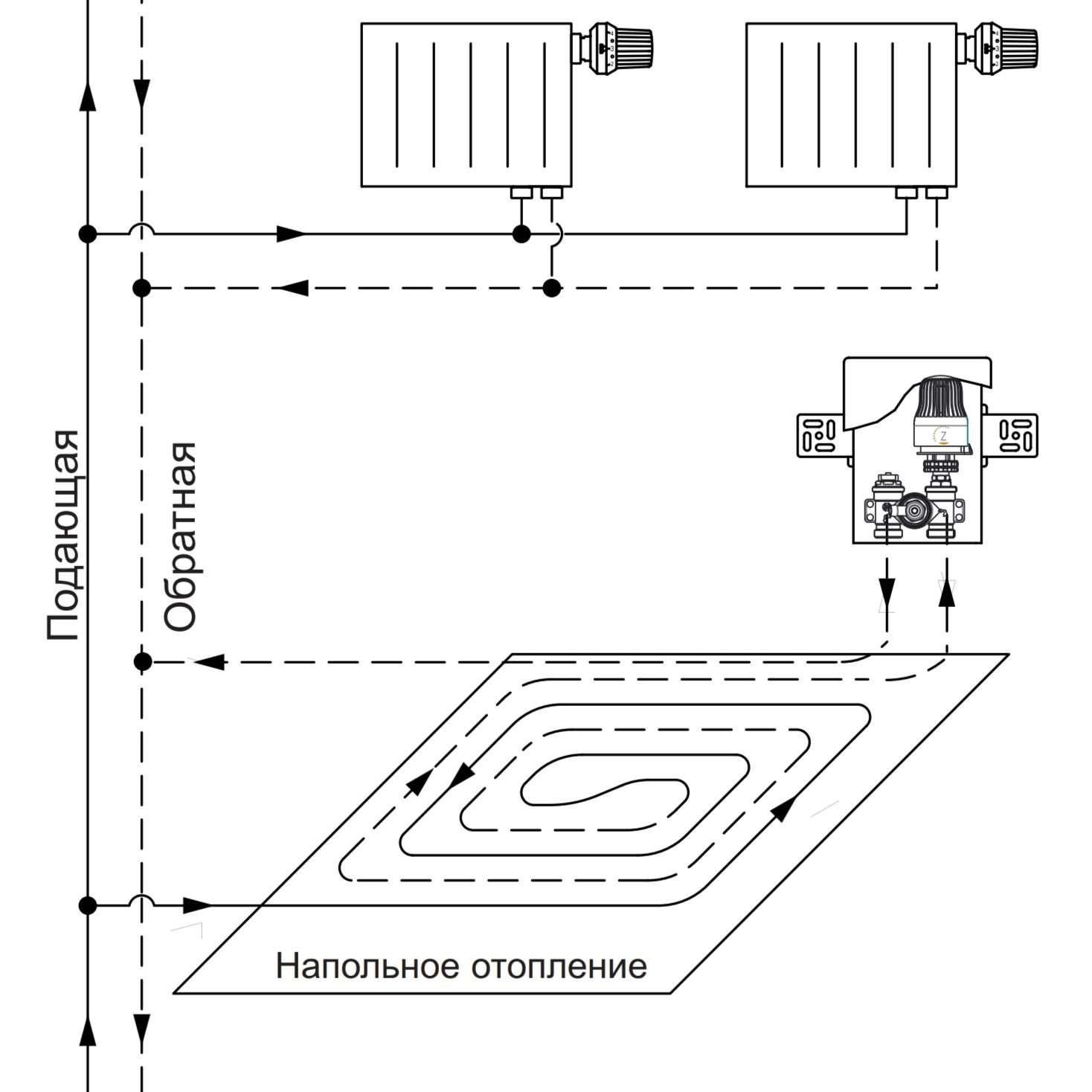

Unibox C/RTL служат для регулирования панельного отопления в помещениях с греющей поверхностью до 20 м2. Они рассчитаны для подключения одного отопительного контура. В случае большей площади необходимо организовать два отопительных контура. Оба трубопровода в этом случае должны подключаться к ,,Unibox" с помощью тройника, или с помощью Н-образного элемента и перехода. За счет увеличения диаметра обратного трубопровода можно сократить потери давления. При использовании трубы с внутренним диаметром 12 мм длина одного отопительного контура не должна превышать 100 м. При укладке отопительного контура следует обратить внимание, чтобы подающий и обратный трубопроводы лежали в стяжке попеременно. Улиткообразная форма укладки см. схему монтажа. В примере расчета (см. схему монтажa) представлены возможные варианты укладки. Unibox C/RTL позволяет регулировать панельное отопление посредством ограничения температуры обратного потока. Температура помещения дополнительно регулируется с помощью отопительных приборов. Применяется в комбинации с радиаторным отоплением, макс. температура подачи 70°C.
Технические характеристики:
- Максимальное рабочее давление - 10 бар
- Диаметр контура подключения - 3/4"
- Диапазон регулировки температуры от +10 до 40 С
